Pool Solarheizung Kollektor 109x110cm Komplettset SUN-PLATE Absorber Set Lieferung inkl. benötigter Verbindungssets und Anschlußset - bitte Set auswählen! Schwimmbad-Absorber Sun Plate - für solare Schwimmbadwasser-Erwärmung Der Schwimmbadabsorber Behncke Sun Plate besteht aus hochwertigem High Density-Polyethylen (HDPE) zur umweltfreundlichen und energiesparenden Erwärmung von Schwimmbadwasser. Mit nur einem Absorbertyp können alle Montageanwendungen realisiert werden, da 8 variable Abgänge am Absorber vorhanden sind. Eine einfache Montage ist somit garantiert. Das Sun Plate zeichnet sich durch seine optimale Absorbergröße von 1,19 m² sowie durch einen hohen Wirkungsgrad aus. Er wird vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle Absorber-Konstruktion mit idealer Wandstärke gewährleistet einen geringen Druckverlust. Solarabsorber Premium - SetLieferung inkl. aller benötigten Verbinder und Endstopfen - bitte Raster auswählen! • integrierte Sammelrohre mit 8 variablen Zu- und Abgängen • je 4 Stück in Ø40 mm und Ø25 mm • Länge: 1090 mm • Breite: 1100 mm • Fläche: 1,19m² Roth HelioPool Solar-Absorber Sets zur Schwimmbaderwärmung SetInstallationSolarabsorberplattenSolarabsorberflächeGeeignet für Beckenoberfläche(bei abgedeckten Pools) B2xH1 2 waagerecht 2 2,20 m² 4 m² B2xH2 2 waagerecht + 2 senkrecht 4 4,80 m² 8 m² B2xH3 2 waagerecht + 3 senkrecht 6 7,19 m² 12 m² B2xH4 2 waagerecht + 4 senkrecht 8 9,59 m² 16 m² B2xH5 2 waagerecht + 5 senkrecht 10 11,99 m² 20 m² B2xH6 2 waagerecht + 6 senkrecht 12 14,39 m² 24 m² B2xH7 2 waagerecht + 7 senkrecht 14 16,79 m² 28 m² B2xH8 2 waagerecht + 8 senkrecht 16 19,18 m² 32 m² B3xH1 3 waagerecht 3 3,60 m² 6 m² B3xH2 3 waagerecht + 2 senkrecht 6 7,19 m² 12 m² B3xH3 3 waagerecht + 3 senkrecht 9 10,79 m² 18 m² B3xH4 3 waagerecht + 4 senkrecht 8 14,39 m² 24 m² B3xH5 3 waagerecht + 5 senkrecht 15 17,99 m² 30 m² B3xH6 3 waagerecht + 6 senkrecht 18 21,58 m² 36 m² B3xH7 3 waagerecht + 7 senkrecht 21 25,18 m² 42 m² B3xH8 3 waagerecht + 8 senkrecht 28 28,78 m² 48 m² B4xH1 4 waagerecht 4 4,80 m² 8 m² B4xH2 4 waagerecht + 2 senkrecht 8 9,59 m² 16 m² B4xH3 4 waagerecht + 3 senkrecht 12 14,39 m² 24 m² B4xH4 4 waagerecht + 4 senkrecht 16 19,18 m² 32 m² B4xH5 4 waagerecht + 5 senkrecht 20 23,98 m² 40 m² B4xH6 4 waagerecht + 6 senkrecht 24 28,78 m² 48 m² B4xH7 4 waagerecht + 7 senkrecht 28 33,57 m² 56 m² B4xH8 4 waagerecht + 8 senkrecht 32 38,37 m² 64 m² B5xH1 5 waagerecht 5 6,00 m² 10 m² B5xH2 5 waagerecht + 2 senkrecht 10 11,99 m² 20 m² B5xH3 5 waagerecht + 3 senkrecht 15 17,99 m² 30 m² B5xH4 5 waagerecht + 4 senkrecht 20 23,98 m² 40 m² B5xH5 5 waagerecht + 5 senkrecht 25 29,98 m² 50 m² B5xH6 5 waagerecht + 6 senkrecht 30 35,97 m² 60 m² B6xH1 6 waagerecht 6 7,19 m² 12 m² B6xH2 6 waagerecht + 2 senkrecht 12 14,39 m² 24 m² B6xH3 6 waagerecht + 3 senkrecht 18 21,58 m² 36 m² B6xH4 6 waagerecht + 4 senkrecht 24 28,78 m² 48 m² B6xH5 6 waagerecht + 5 senkrecht 30 35,97 m² 60 m² B6xH6 6 waagerecht + 6 senkrecht 36 43,16 m² 72 m² Querschnitt Kollektor Dachinstallation Primetherm Sun Plate Premium Kollektor - 1090 mm x 1100 mm Technische Spezifikationen • Material: UV-resistentes PEHD/HDPE (schwarz) im CoEx-Verfahren • Medium: Schwimmbadwasser • Dimensionen (L x B): 1090 mm x 1100 mm • Bruttofläche: 1,19 m² • Gewicht: 8,5 kg • Füllmenge: 8 l • Durchflussmenge: 120 - 180 l/h x m² • Maximaldruck: 3 bar (Betriebsdruck 1 bar) • Verbindungen: 8, davon 4 mit 40 mm und 4 mit 25 mm Kostensparend • optimale Absorbergröße 1,19 m² • 8 Anschlüsse • nur ein Absorbertyp für alle Montageanwendungen • horizontale und vertikale Montage möglich • geringe Lagerkosten, da nur ein Absorbertyp • höherer Wirkungsgrad als bei anderen Anbietern durch größeren Wasserinhalt (8 l / m²) • geringer Druckverlust durch spezielle Absorberkonstruktion • einfache Verbindung durch robusten Anschlussschlauch • direkter Durchfluss von Schwimmbadwasser Installations-Varianten Solarabsorber 1.) 3 Senkrecht nebeneinander Verbindungsset für 40 mm Anschlüsse = Anzahl Kollektoren – 1 Endstopfenset für 25 mm Anschlüsse = Anzahl der Kollektoren 2.) 3 Waagerecht nebeneinander Verbindungsset für 40 mm Anschlüsse = 1 Verbindungsset für 25 mm Anschlüsse = Anzahl der Kollektoren – 1 3.) Waagerecht 4 neben- und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen übereinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen nebeneinander – 1) x (Anzahl der Reihen übereinander) (bei 1 Reihe waagrecht übereinander benötigt man Endstopfensets 25 mm = Anzahl der Kollektoren) 4.) Senkrecht 4 neben und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen nebeneinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen übereinander – 1) x (Anzahl der Reihen nebeneinander) Anschlussschema der Solarkollektoren Energieeffizient (Beispiel) In einem Freibad in Arnstorf, Süddeutschland konnten durch den Einsatz des Roth Schwimmbadabsorbers HelioPool® bereits deutliche Einsparungen erreicht werden. Schwimmbadgröße/-inhalt: 1000 m³Roth HelioPool®: 142 Stück (ca. 315 m²)installierte Absorberleistung: 221 kWEnergieeinsparung: 16.000 Liter Heizöl/JahrEinsparung CO2-Ausstoß: 42,64 t Einzigartig Das in der Fertigung angewandte CoEx-Verfahren bewirkt einen zweischichtigen Materialaufbau des Absorbers mit unterschiedlichen Werkstoffeigenschaften. Daraus resultieren eine hohe Stabilität und Witterungsbeständigkeit, sowie eine dauerhafte UV-Resistenz, was die Langlebigkeit des Schwimmbadabsorbers HelioPool® garantiert. Das Material ist frostsicher* und begehbar. Hochwertiges High-Density-Polyethylen (HDPE) ermöglicht die effiziente Aufnahme der Sonnenenergie und Umwandlung in Wärme. Die genial einfache Anschlusstechnik ermöglicht schnellste Montage und hohe Variabilität für alle Anforderungen. Das Durchlaufprinzip garantiert eine gleichmäßige Durchströmung und somit wirkungsvolle Energieleistung. Schwimmbadwasser mit Sonnenenergie erwärmen - umweltfreundlich und wirtschaftlich. Das BEHNCKE Sun Plate zeichnet sich durch einen hohen Wirkungsgrad aufgrund der optimal dafür abgestimmten Absorbergrößen von 2,20 m² und 1,19 m² aus. Die Sun Plate wird dabei vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle AbsorberKonstruktion mit idealer Wandstärke gewährleistet zudem einen absolut geringen Druckverlust. Für einfache Montage - alles aus einer Hand. BEHNCKE Sun Plate ist ein modulares KomplettSystem inklusive Verbindungssets und BEHNCKE Solarregelung BW. Für die Montage stehen individuelle BEHNCKE Befestigungskomponenten zur Verfügung, ausgerichtet auf die jeweilige bauliche Anforderung. Direkte solare Erwärmung von Schwimmbadwasser im Durchlaufprinzip. Jeder Absorber besitzt 8 Anschlüsse (4 Stück mit 25 mm und 4 Stück mit 40 mm), die je nach Anschlussart variabel belegt werden können. Somit ist nur eine Ausführung notwendig. Bitte beachten Sie das bei Frost die Absorber restlos zu entleeren sind um Schäden vorzubeugen!

Pool Solarheizung Kollektor 200x110cm Komplettset SUN-PLATE Absorber Set Lieferung inkl. benötigter Verbindungssets und Anschlußset - bitte Set auswählen! Schwimmbad-Absorber Sun Plate - für solare Schwimmbadwasser-Erwärmung Der Schwimmbadabsorber Behncke Sun Plate besteht aus hochwertigem High Density-Polyethylen (HDPE) zur umweltfreundlichen und energiesparenden Erwärmung von Schwimmbadwasser. Mit nur einem Absorbertyp können alle Montageanwendungen realisiert werden, da 8 variable Abgänge am Absorber vorhanden sind. Eine einfache Montage ist somit garantiert. Das Sun Plate zeichnet sich durch seine optimale Absorbergröße von 2,20 m² sowie durch einen hohen Wirkungsgrad aus. Er wird vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle Absorber-Konstruktion mit idealer Wandstärke gewährleistet einen geringen Druckverlust. Solarabsorber Premium - SetLieferung inkl. aller benötigten Verbinder und Endstopfen - bitte Raster auswählen! • integrierte Sammelrohre mit 8 variablen Zu- und Abgängen • je 4 Stück in Ø40 mm und Ø25 mm • Länge: 2000 mm • Breite: 1100 mm • Fläche: 2,20 m² Roth HelioPool Solar-Absorber Sets zur Schwimmbaderwärmung SetInstallationSolarabsorberplattenSolarabsorberflächeGeeignet für Beckenoberfläche(bei abgedeckten Pools) B2xH3 2 waagerecht + 3 senkrecht 6 13,20 m² 22 m² B2xH4 2 waagerecht + 4 senkrecht 8 17,60 m² 29 m² B2xH5 2 waagerecht + 5 senkrecht 10 22,00 m² 36 m² B2xH6 2 waagerecht + 6 senkrecht 12 26,40 m² 44 m² B2xH7 2 waagerecht + 7 senkrecht 14 30,80 m² 51 m² B2xH8 2 waagerecht + 8 senkrecht 16 35,20 m² 58 m² B3xH2 3 waagerecht + 2 senkrecht 6 13,20 m² 22 m² B3xH3 3 waagerecht + 3 senkrecht 9 19,80 m² 33 m² B3xH4 3 waagerecht + 4 senkrecht 8 26,40 m² 44 m² B3xH5 3 waagerecht + 5 senkrecht 15 33,00 m² 55 m² B3xH6 3 waagerecht + 6 senkrecht 18 39,60 m² 66 m² B4xH2 4 waagerecht + 2 senkrecht 8 17,60 m² 29 m² B4xH3 4 waagerecht + 3 senkrecht 12 26,40 m² 44 m² B4xH4 4 waagerecht + 4 senkrecht 16 35,20 m² 58 m² B4xH5 4 waagerecht + 5 senkrecht 20 44,00 m² 73 m² B5xH2 5 waagerecht + 2 senkrecht 10 22,00 m² 36 m² B5xH3 5 waagerecht + 3 senkrecht 15 33,00 m² 55 m² B5xH4 5 waagerecht + 4 senkrecht 20 44,00 m² 73 m² B6xH1 6 waagerecht 6 13,20 m² 22 m² B6xH2 6 waagerecht + 2 senkrecht 12 26,40 m² 44 m² B6xH3 6 waagerecht + 3 senkrecht 18 39,60 m² 66 m² Querschnitt Kollektor Dachinstallation Primetherm Sun Plate Premium Kollektor - 2000 mm x 1100 mm Technische Spezifikationen • Material: UV-resistentes PEHD/HDPE (schwarz) im CoEx-Verfahren • Medium: Schwimmbadwasser • Dimensionen (L x B): 2000 mm x 1100 mm • Bruttofläche: 2,22 m² • Gewicht: 14,0 kg • Füllmenge: 16 l • Durchflussmenge: 120 - 180 l/h x m² • Maximaldruck: 3 bar (Betriebsdruck 1 bar) • Verbindungen: 8, davon 4 mit 40 mm und 4 mit 25 mm Kostensparend • optimale Absorbergröße 2,22 m² • 8 Anschlüsse • nur ein Absorbertyp für alle Montageanwendungen • horizontale und vertikale Montage möglich • geringe Lagerkosten, da nur ein Absorbertyp • höherer Wirkungsgrad als bei anderen Anbietern durch größeren Wasserinhalt (16 l / m²) • geringer Druckverlust durch spezielle Absorberkonstruktion • einfache Verbindung durch robusten Anschlussschlauch • direkter Durchfluss von Schwimmbadwasser Installations-Varianten Solarabsorber 1.) 3 Senkrecht nebeneinander Verbindungsset für 40 mm Anschlüsse = Anzahl Kollektoren – 1 Endstopfenset für 25 mm Anschlüsse = Anzahl der Kollektoren 2.) 3 Waagerecht nebeneinander Verbindungsset für 40 mm Anschlüsse = 1 Verbindungsset für 25 mm Anschlüsse = Anzahl der Kollektoren – 1 3.) Waagerecht 4 neben- und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen übereinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen nebeneinander – 1) x (Anzahl der Reihen übereinander) (bei 1 Reihe waagrecht übereinander benötigt man Endstopfensets 25 mm = Anzahl der Kollektoren) 4.) Senkrecht 4 neben und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen nebeneinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen übereinander – 1) x (Anzahl der Reihen nebeneinander) Anschlussschema der Solarkollektoren Energieeffizient (Beispiel) In einem Freibad in Arnstorf, Süddeutschland konnten durch den Einsatz des Roth Schwimmbadabsorbers HelioPool® bereits deutliche Einsparungen erreicht werden. Schwimmbadgröße/-inhalt: 1000 m³Roth HelioPool®: 142 Stück (ca. 315 m²)installierte Absorberleistung: 221 kWEnergieeinsparung: 16.000 Liter Heizöl/JahrEinsparung CO2-Ausstoß: 42,64 t Einzigartig Das in der Fertigung angewandte CoEx-Verfahren bewirkt einen zweischichtigen Materialaufbau des Absorbers mit unterschiedlichen Werkstoffeigenschaften. Daraus resultieren eine hohe Stabilität und Witterungsbeständigkeit, sowie eine dauerhafte UV-Resistenz, was die Langlebigkeit des Schwimmbadabsorbers HelioPool® garantiert. Das Material ist frostsicher* und begehbar. Hochwertiges High-Density-Polyethylen (HDPE) ermöglicht die effiziente Aufnahme der Sonnenenergie und Umwandlung in Wärme. Die genial einfache Anschlusstechnik ermöglicht schnellste Montage und hohe Variabilität für alle Anforderungen. Das Durchlaufprinzip garantiert eine gleichmäßige Durchströmung und somit wirkungsvolle Energieleistung. Schwimmbadwasser mit Sonnenenergie erwärmen - umweltfreundlich und wirtschaftlich. Das BEHNCKE Sun Plate zeichnet sich durch einen hohen Wirkungsgrad aufgrund der optimal dafür abgestimmten Absorbergrößen von 2,20 m² und 1,19 m² aus. Die Sun Plate wird dabei vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle AbsorberKonstruktion mit idealer Wandstärke gewährleistet zudem einen absolut geringen Druckverlust. Für einfache Montage - alles aus einer Hand. BEHNCKE Sun Plate ist ein modulares KomplettSystem inklusive Verbindungssets und BEHNCKE Solarregelung BW. Für die Montage stehen individuelle BEHNCKE Befestigungskomponenten zur Verfügung, ausgerichtet auf die jeweilige bauliche Anforderung. Direkte solare Erwärmung von Schwimmbadwasser im Durchlaufprinzip. Jeder Absorber besitzt 8 Anschlüsse (4 Stück mit 25 mm und 4 Stück mit 40 mm), die je nach Anschlussart variabel belegt werden können. Somit ist nur eine Ausführung notwendig. Bitte beachten Sie das bei Frost die Absorber restlos zu entleeren sind um Schäden vorzubeugen!

Solar-Differenzregler mit zweizeiligem LCD-Display. Im Display werden Solar- und Wassertemperatur gleichzeitig angezeigt. Drehknopf für Temperatureinstellung und Diagnosestecker für das -Service-Terminal. Im Lieferumfang ist ein Solar-Anlegefühler (20 m Leitung) und ein Wasserfühler (5 m Leitung) enthalten. Schutzklasse: IP 54 Kompakte Mikroprozessorsteuerung in einem hellgrauen Kunststoffgehäuse zur Erwärmung eines Schwimmbades mittels einer Solar-Absorber-Anlage. Anschlüsse: 230V Stellantrieb und Zirkulationspumpe.Gehäusemaße: 140 x 100 x 67 mmNennspannung: 1 / N / PE / 230V / 50Hz

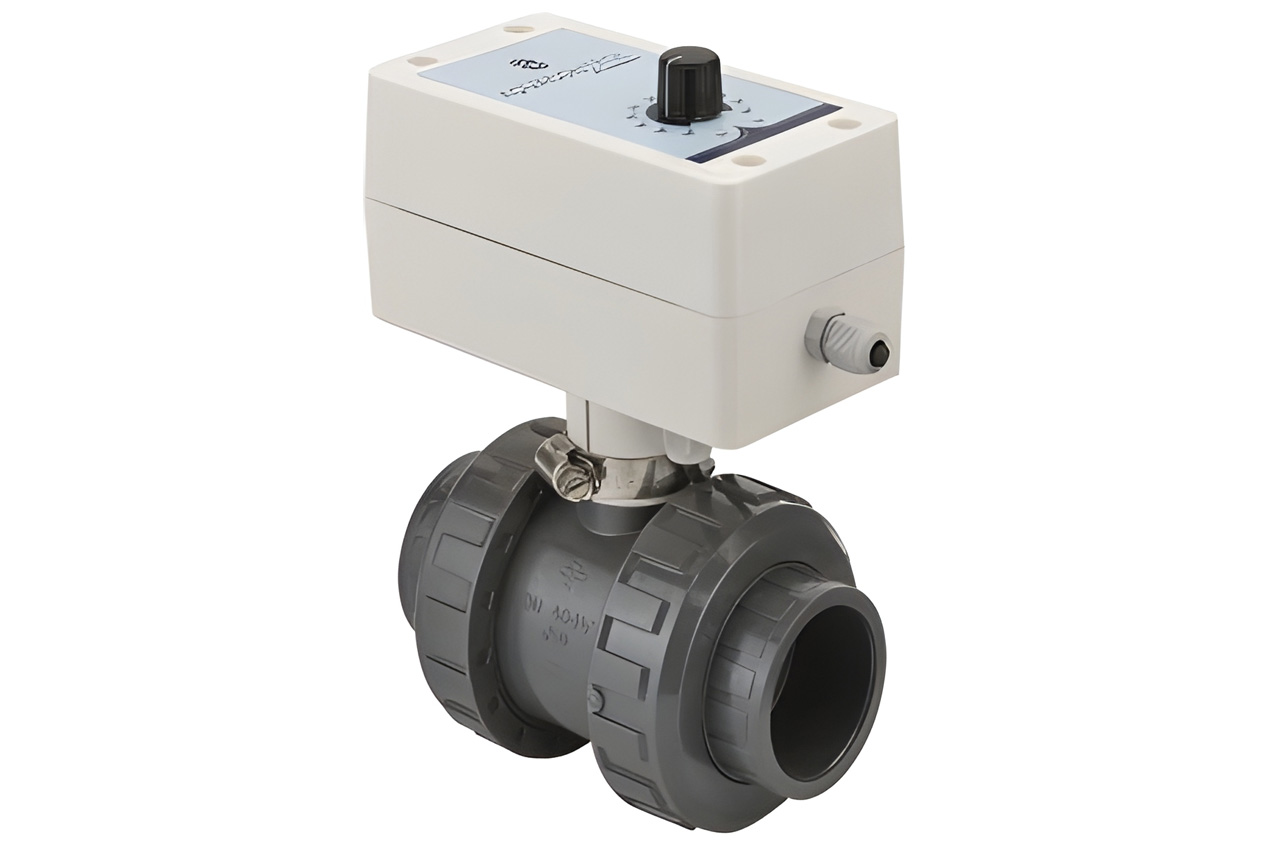

Solarsteuerung 230 V AC (NICHT zur Montage im Freien geeignet -IP40-!) mit Temperaturdifferenzregelung zum Betrieb der Absorberanlage im Bypass zur Filteranlage, integriert in einen motorisch betriebenen 2-Wege-Kugelhahn wahlweise d= 50/DN40 oder d=63/DN50 aus PVC/U. Anschluß - Klebemuffe Lieferung inkl. Wasserfühler mit Befestigungsschelle und Solarfühler.
