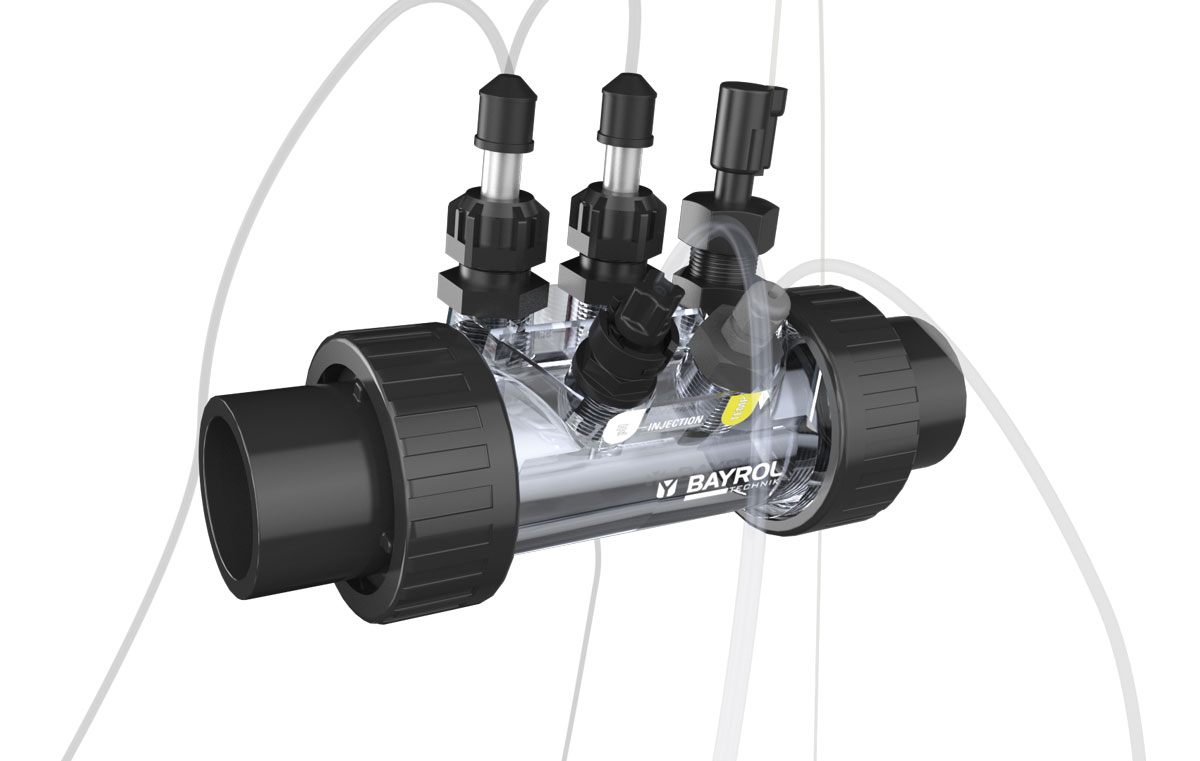

Smart&Easy Connector Durchflusssensor-Kit – kompakte Dosier- und Messlösung

Das Smart&Easy Connector Durchflusssensor-Kit bündelt mehrere Funktionen der Mess- und Regeltechnik in einem kompakten Bauteil für die Pooltechnik. Es kombiniert Messstellen, Impfstellen und Durchflussüberwachung in einer Inline-Messzelle und unterstützt damit einen übersichtlichen Aufbau im Technikraum, eine kontrollierte Dosierung und eine einfache Sichtprüfung während des Betriebs.

Gerade bei Dosieranlagen ist eine saubere Anordnung der Komponenten wichtig, damit Messwerte reproduzierbar bleiben und Pflegemittel nur bei vorhandener Wasserzirkulation eingebracht werden. Das Smart&Easy Connector Durchflusssensor-Kit reduziert den Installationsaufwand gegenüber mehreren Einzelanschlüssen und erleichtert die Integration in den Rücklauf zum Pool nach Filter und Heizung.

Vorteile im Überblick

• Kompakte Bauweise für die Verrohrung: Die Kombination aus Elektrodenaufnahme, Impfstellen und Durchflussschalter in einem Gehäuse spart Platz und vereinfacht die Leitungsführung.
• Mehr Betriebssicherheit bei der Dosierung: Der integrierte Paddle-Durchflussschalter überwacht die Wasserbewegung und unterstützt eine Dosierung nur bei zirkulierendem Wasser.
• Transparente Sichtkontrolle: Die Analysekammer mit Sichtfenster ermöglicht die direkte Kontrolle von Wasserfluss, Sensorposition und Zustand der Einbauten.
• Stabile Messbedingungen: Die getrennte Führung von Messwasser und Impfung verringert das Risiko, dass frisch dosiertes Pflegemittel die Messung unmittelbar beeinflusst.
• Flexible Einbindung in gängige Rohrsysteme: Der Anschluss über Klebemuffen für 50 mm und 63 mm erleichtert die Montage in vielen Schwimmbadinstallationen.
• Wartungsfreundlicher Aufbau: Sensoren, Impfventile und weitere Komponenten bleiben gut zugänglich, was Service- und Kontrollarbeiten vereinfacht.

Material und Verarbeitung

Das Gehäuse des Smart&Easy Connector Durchflusssensor-Kit besteht aus chemikalienbeständigem Kunststoff. Dieses Material ist für die Anforderungen in der Schwimmbadtechnik ausgelegt, in denen Bauteile regelmäßig mit aufbereitetem Wasser sowie mit Dosiermedien wie Chlor- und pH-Korrekturmitteln in Kontakt kommen. Für den praktischen Einsatz bedeutet das eine robuste und korrosionsfreie Basis für die Einbindung in die Verrohrung.

Die transparente Sichtscheibe aus Plexiglas unterstützt die Kontrolle im laufenden Betrieb. Sie erleichtert die Prüfung, ob Wasser durch die Kammer strömt und ob Sensoren oder Einbauten korrekt sitzen. Gerade bei einer Pool Dosierkammer ist diese Sichtmöglichkeit hilfreich, weil sich Betriebszustände ohne Demontage schneller beurteilen lassen.

Da das Bauteil aus Kunststoff gefertigt ist, entstehen keine typischen Korrosionsfragen metallischer Werkstoffe in der Messzelle selbst. Für den Einsatz in Becken mit Salzelektrolyse ist der Kunststoffkörper grundsätzlich geeignet. Dabei ist jedoch entscheidend, dass auch die eingesetzten Sensoren, Impfventile und sonstigen Einbauteile für den jeweiligen Salzgehalt und die konkrete Anwendung ausgelegt sind. Bei Salzelektrolyse liegen typische Salzgehalte im Bereich von 3-4 g/l, bei Hydrolyse über 1,5 g/l. Die Salzwassereignung ist deshalb immer für das Gesamtsystem zu prüfen, nicht nur für das Gehäuse der Inline-Messzelle.

Anwendung und Einsatzbereiche

Das Smart&Easy Connector Durchflusssensor-Kit ist für Mess- und Regelstrecken in privaten Schwimmbädern sowie in technisch sauber aufgebauten Anlagen von Fachbetrieben vorgesehen. Es eignet sich insbesondere dort, wo eine kompakte und nachvollziehbare Installation gefragt ist. Statt mehrere Anbohrpunkte oder einzelne Anschlüsse in die Leitung einzubringen, wird eine zentrale Einheit in den Rücklauf integriert.

Der typische Einbauort liegt nach Filter und Heizung im Rücklauf zum Becken. In dieser Position stehen stabile hydraulische Bedingungen für die Wasseranalyse zur Verfügung, und die eingebrachte Chemie wird kontrolliert in das System abgegeben. Für Betreiber bedeutet das eine aufgeräumte Pooltechnik mit klarer Funktionstrennung von Messung und Impfung.

Die zwei 1/2 Zoll Gewinde für Sensoren ermöglichen die Aufnahme gängiger pH- und Redox-Elektroden. Zusätzlich stehen zwei weitere 1/2 Zoll Gewinde als Impfstelle Pool für Dosierleitungen oder Impfventile bereit. Ein 3/4 Zoll Zusatzgewinde kann beispielsweise für einen Temperaturfühler genutzt werden. Diese Anschlussstruktur erleichtert die übersichtliche Zuordnung der Funktionen innerhalb einer Anlage.

Die getrennten Kammern sind ein wesentlicher Punkt bei der Auslegung. Wird frisch dosiertes Medium unmittelbar an der Elektrode vorbeigeführt, kann dies zu kurzfristig verfälschten Messwerten und unnötigen Regelreaktionen führen. Durch die Trennung von Messbereich und Impfung unterstützt das Bauteil eine plausiblere Analyse und damit eine stabilere Regelung.

Für Fachbetriebe ist die integrierte Bauweise im Projektalltag interessant, weil sich Montagepunkte reduzieren und Servicearbeiten strukturiert planen lassen. Für private Poolbesitzer entsteht ein nachvollziehbarer Aufbau, der Sichtkontrolle und Wartung erleichtert. Bei der Auswahl und Einbindung in die bestehende Pooltechnik empfiehlt sich die Abstimmung mit einem erfahrenen Fachbetrieb, insbesondere wenn bereits Sensorik, Regelgeräte oder spezielle Wasseraufbereitungsverfahren vorhanden sind.

Technische Daten

Im Betrieb unterstützt das Smart&Easy Connector Durchflusssensor-Kit eine klare Trennung wichtiger Funktionen der Wasseraufbereitung. Als Bayrol Durchflusssensor-Lösung innerhalb einer zentralen Messzelle trägt es dazu bei, den Aufbau der Verrohrung nachvollziehbar zu halten. Gleichzeitig ermöglicht die transparente Kammer eine schnelle Sichtprüfung, ohne dass Komponenten unnötig ausgebaut werden müssen.

Wenn Sie eine Inline-Messzelle für eine strukturierte Mess- und Dosierstrecke suchen, bietet dieses Bauteil eine praxisgerechte Grundlage für viele Anlagenkonzepte. Besonders in Kombination mit passender Sensorik und korrekt positionierter Impfstelle Pool entsteht eine saubere, servicefreundliche und technisch schlüssige Lösung für die Wasserpflege. Auch als Bayrol Automatic Zubehör ist die Ausführung auf typische Anforderungen moderner Dosieranlagen abgestimmt.

Jetzt Smart&Easy Connector Durchflusssensor-Kit bestellen – für eine kompakte, übersichtliche und betriebssichere Integration in Ihre Pooltechnik.
